MSI B550M PRO-VDH/AM4/mATX

Podrobný popis

MSI B550M PRO-VDH

Chipset: AMD B550

Rozměrový formát: micro-ATX (244x244mm)

Podpora pro procesory: AMD Ryzen™ 5000 & 3000 Series (není kompatibilní s AMD Ryzen™ 5 3400G & Ryzen™ 3 3200G) a AMD Ryzen™ 4000 G-Series

Patice procesoru: AM4

Paměť:

* 4x paměťový slot DDR4, podpora až 128GB

* JEDEC: DDR4 1866/2133/2400/2667/2800/2933/3000/3066/3200 MT/s

* A-XMP OC MODE: DDR4 2667/2800/2933/3000/3066/3200/3466/3600/3733/3866/4000/4133/4266/4400+MT/s

* dvoukanálová architektura paměti

Grafické výstupy:

(Specifikace grafiky se mohou lišit v závislosti na nainstalovaném CPU.)

* 1x VGA

* 1x HDMI™ 1.4

* 1x DisplayPort

Zvuková karta: kodek Realtek® ALC892/ALC897, 7.1kanálový zvuk s vysokým rozlišením

Ethernet: Realtek® 8111HN 1GbE LAN

WLAN + Bluetooth: ne

Rozšiřující sloty:

* 1x PCIe 4.0/3.0 x16

* 2x PCIe 3.0 x1

Úložný prostor:

celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

* 1x M2_1 (Key M) podporuje PCIe 4.0/3.0 x4 a SATA 6Gb/s, typ 2242/2260/2280

* 1x M2_2 (Key M) podporuje PCIe 3.0 x4, typ 2242/2260/2280

* 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/10 pro úložná zařízení SATA a RAID 0/1 pro úložná zařízení M.2 NVMe

USB:

Zadní USB (celkem 6 portů)

* 4x USB 3.2 Gen 1 5Gb/s typ A

* 2x USB 2.0

Přední USB (celkem 7 portů)

* 1x USB-C 3.2 Gen 1 5 Gb/s konektor

* 1x USB 3.2 Gen 1 5Gb/s header - podpora dalších 2 portů USB 3.2 Gen 1

* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

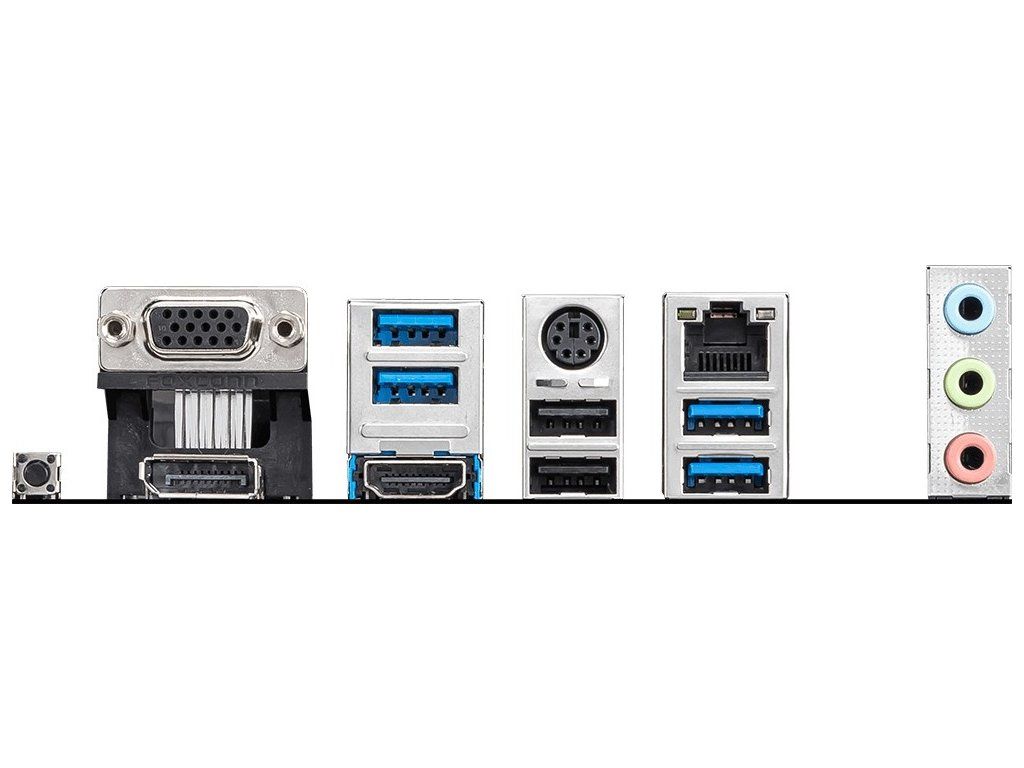

Porty na zadním panelu:

* 4x USB 3.2 Gen 1 5Gb/s typ-A

* 2x USB 2.0

* 1x HDMI™

* 1x VGA

* 1x RJ-45 LAN

* 1x DisplayPort

* 3x audio konektor

* 1x PS/2 klávesnice/myš

* 1x tlačítko Flash BIOS

Interní porty:

Napájení

* 1x 24pinový hlavní napájecí konektor ATX

* 1x 8pinový napájecí konektor ATX 12V

Související s ventilátorem a chlazením

* 1x 4pinový konektor pro ventilátor procesoru

* 1x 4pinový konektor ventilátoru vodního čerpadla

* 3x 4pinový konektor pro systémový ventilátor

Související s úložištěm

* 4x SATA 6Gb/s konektor

* 2x slot M.2 (M-Key)

USB

* 1x USB-C 3.2 Gen 1 5 Gb/s

* 1x konektor USB 3.2 Gen 1 5Gb/s (podporuje další 2 porty USB 3.2 Gen 1 5Gb/s)

* 2x konektor USB 2.0 typu A (podporuje další 4 porty USB 2.0)

Osvětlení LED

* 2x 4pinový RGB LED konektor

* 2x 3pinový konektor RAINBOW LED

Ostatní

* 1x audio konektor na předním panelu

* 2x konektor systémového panelu

* 1x Chassis Intrusion konektor

* 1x konektor sériového portu

* 1x konektor pro paralelní port

* 1x konektor modulu TPM

* 1x Clear CMOS jumper

Příslušenství:

* 2x SATA 6Gb/s kabel

* I/O záslepka

* uživatelská příručka

Odkaz na stránku výrobce: https://www.msi.com/Motherboard/B550M-PRO-VDH

Související dokumenty

• specifikace
