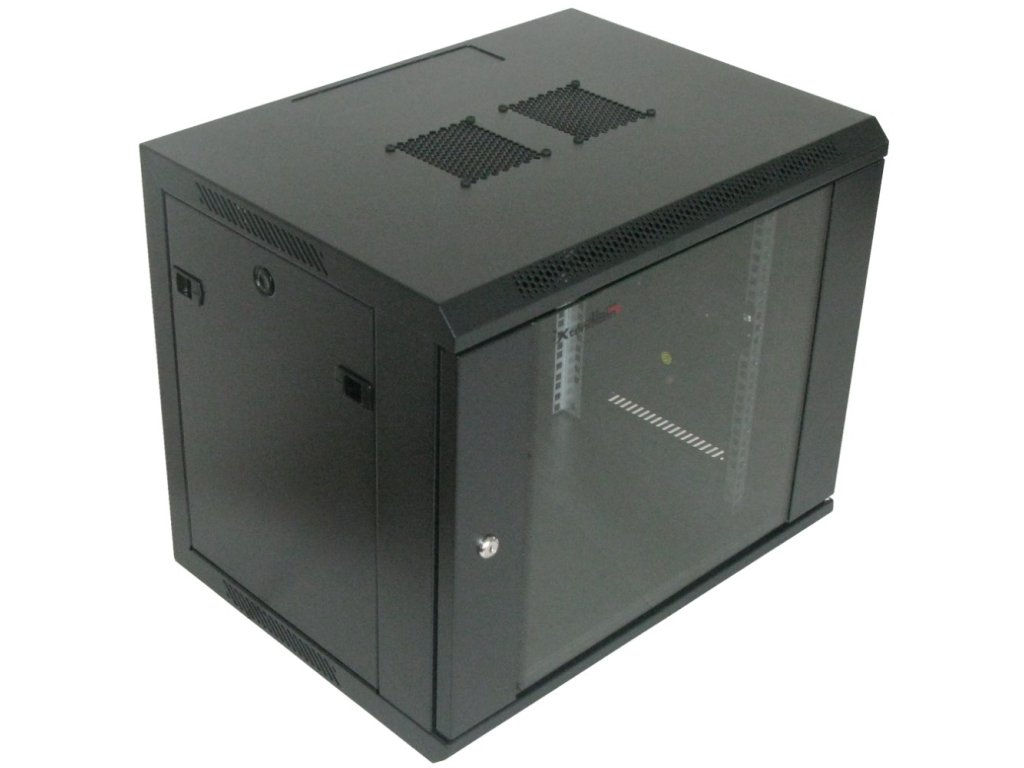

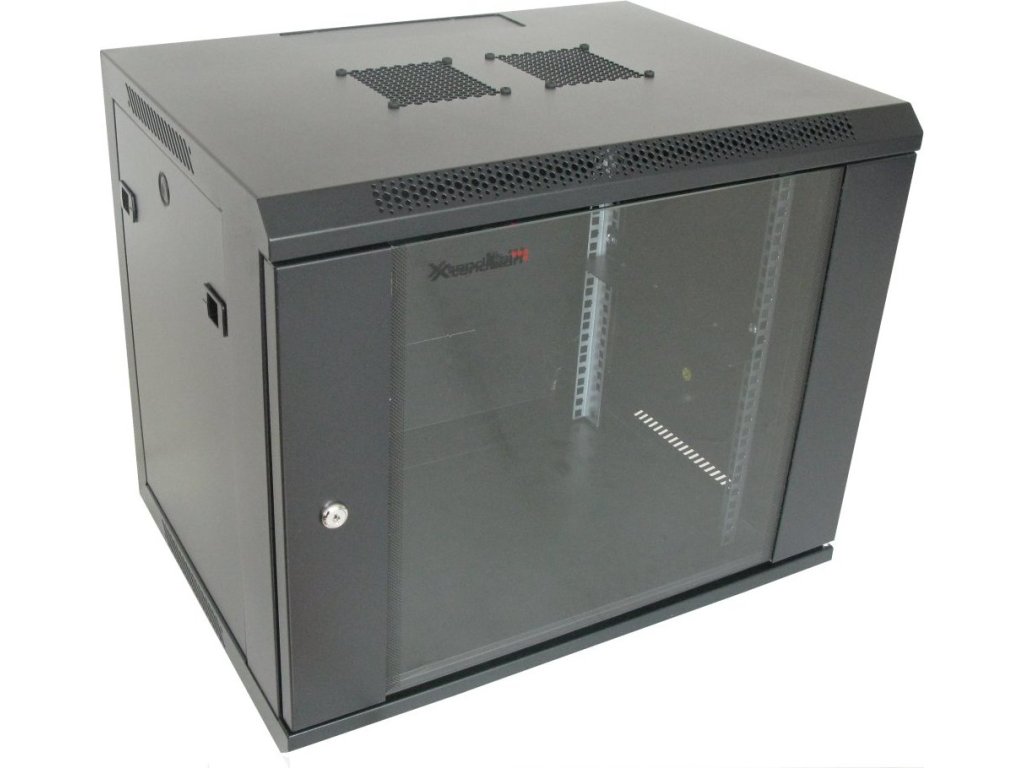

XtendLan 9U/600x450, na zeď, jednodílný, rozložený, skleněné dveře

Podrobný popis

Rozvaděče pro instalaci datových a telekomunikačních zařízení.

Univerzální jednodílné rozvaděče rozložené jsou určené pro montáž na zeď. Rozvaděče jsou výborně řemeslně zpracovány a mají elegantní vzhled. Jejich připevnění je snadné díky přibalenému patentovanému montážnímu panelu. Vyrobeny jsou z válcované oceli, nosné části jsou z oceli tloušťky 1,5 mm, ostatní z 1,2 mm ocelového plechu. Konstrukce dovoluje statickou zátěž 60 kg. Přední dveře jsou uzamykatelné. Boční panely jsou vybaveny západkami a jsou rukou odnímatelné. Je možné je vybavit zámkem, který se instaluje do připraveného otvoru. Dodává se s montážní sadou.

ZÁKLADNÍ SPECIFIKACE

Formát rozvaděče: 19"

Kapacita: 9U

Stupeň krytí: IP20

Rozměry: 600 x 450 x 510 mm (šířka x hloubka x výška)

Provedení:
dveře - bezpečnostní kalené sklo, zaměnitelný směr otevírání dveří
zadní kryt - plný
boční kryt - plný, snadno odnímatelný, možné vybavit zámkem
horní kryt - perforovaný, s pozicemi pro dva ventilátory

Barva: černá, RAL 9004

Další vlastnosti

• součástí rozvaděče jsou čtyři posuvné vertikální lišty s perforací pro uchycení instalovaných zařízení
• spojovací materiál (klecové matice, podložky, šrouby) je přibalen k rozvaděči
• v dolní části rozvaděče je umístěn zemnící bod pro připojení zemnícího vodiče
• v horní a spodní části rozvaděče jsou umístěny prostupy pro kabeláž a jsou zakryty záslepkami
• splňuje mezinárodní standard IEC 60297-2

Přepravní rozměr: 67 x 52 x 57 cm

Schéma:

klikněte pro zvětšení...

Montážní návod (cz)
