ASUS PRO B760M-C-CSM, LGA1700, Intel B760, 4xDDR5, 2xDP, 1xHDMI, 1xVGA, mATX

Podrobný popis

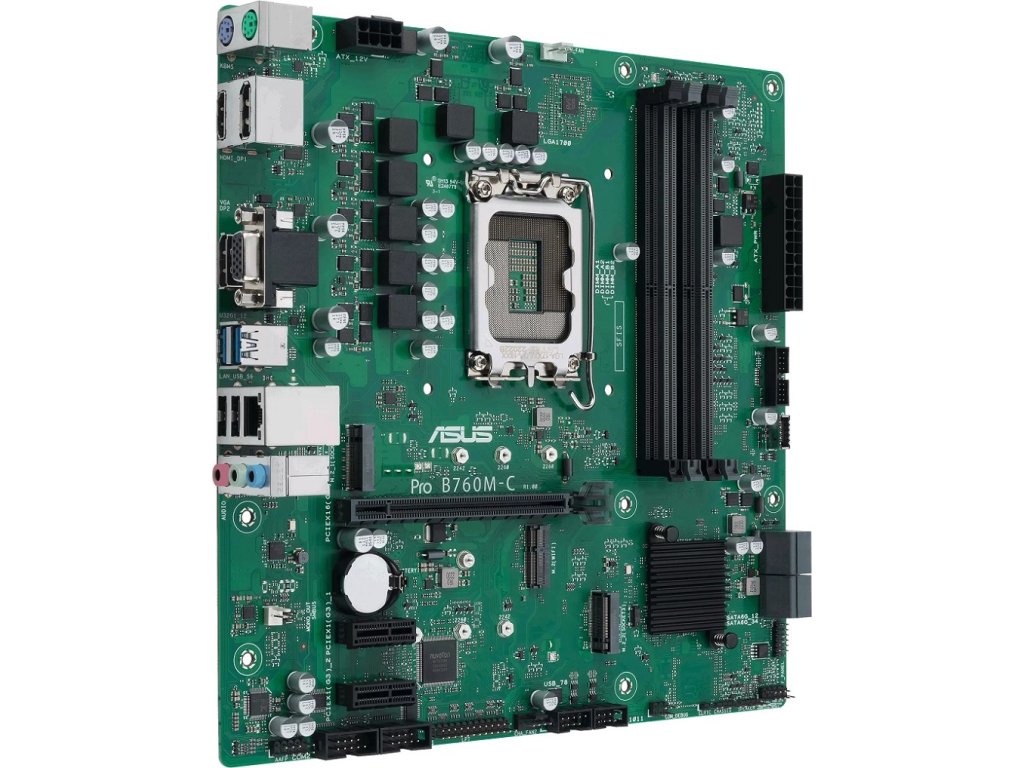

ASUS Pro B760M-C-CSM

ASUS CSM program: stabilní dodávka základních desek, upozornění na konec životnosti a IT software pro firemní základní desky

* firemní základní deska Micro-ATX B760 s vylepšeným zabezpečením, spolehlivostí, ovladatelností a servisovatelností

Chipset: Intel® B760

Rozměrový formát: mATX (244x244mm)

Podpora pro procesory: 13 Gen Intel® Core™ & 12 Gen Intel® Core™, Pentium® Gold a Celeron®

Patice procesoru: LGA1700

Paměť:

* 4x DIMM, Max. 128GB, DDR5 6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/5000(OC)/4800 bez ECC, bez vyrovnávací paměti

* dvoukanálová architektura paměti

* podporuje Intel® Extreme Memory Profile (XMP)

* OptiMem II

Grafické výstupy:

* 2x DisplayPort 1.4

* 1x VGA

* 1x HDMI® 2.1

Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC - podporuje přehrávání až 24-bit/192kHz

Ethernet: 1x Intel® 1Gb Ethernet

WLAN + Bluetooth: pouze slot M.2 (Key E, CNVi & PCIe)

Rozšiřující sloty:

* 1x PCIe 4.0/3.0 x16

* 2x PCIe 3.0 x1

RAID řadič: Intel® Rapid Storage Technology podporuje SATA RAID 0/1/5/10

Úložný prostor:

celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

* 1x M.2_1 (Key M), typ 2242/2260/2280 (podporuje režim PCIe 4.0 x4)

* 1x M.2_2 (Key M), typ 2242/2260/2280 (podporuje režim PCIe 4.0 x4)

* 4x port SATA 6Gb/s

USB:

Zadní USB (celkem 4 portů)

* 2x USB 3.2 Gen 1 (2x typ-A)

* 2x USB 2.0 (2x typ-A)

Přední USB (celkem 7 portů)

* 1x USB 3.2 Gen 1 konektor - podpora USB-C®

* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1

* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

Porty na zadním panelu:

* 2x USB 3.2 Gen 1 (2x typ-A)

* 2x USB 2.0 (2x typ-A)

* 2x DisplayPort

* 1x HDMI®

* 1x VGA

* 1x Intel® 1Gb Ethernet

* 3x audio jack

* 2x PS/2 (1x fialový klávesnice + 1x zelený myš)

Interní porty:

Související s ventilátorem a chlazením

* 1x 4-pin CPU Fan header

* 2x 4-pin Chassis Fan headers

Napájení

* 1x 24-pin hlavní napájecí konektor

* 1x 8-pin +12V napájecí konektor

Související s úložištěm

* 2x M.2 slot (Key M)

* 4x SATA 6Gb/s port

USB

* 1x USB 3.2 Gen 1 konektor - podpora USB-C®

* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1

* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

Ostatní

* 1x Clear CMOS header

* 1x Chassis Intrude header

* 2x COM Port header

* 1x Front Panel Audio header (AAFP)

* 1x COM debug header

* 1x LPT header

* 1x Mono-out header (with Amp IC)

* 1x M.2 slot (Key E)

* 1x SMBUS header

* 1x Speaker header

* 1x SPI TPM header (14-1pin)

* 1x 10-1pin System Panel header

BIOS: 128Mb Flash ROM

Příslušenství:

* 2x SATA 6Gb/s kabel

* 1x I/O záslepka

* 1x balení šroubů pro M.2 Key E

* 1x balení šroubků pro M.2 SSD

* 1x ACC Express Activation Key Card

* 1x uživatelská příručka

Odkaz na stránky výrobce: https://www.asus.com/motherboards-components/motherboards/business/pro-b760m-c-csm/
