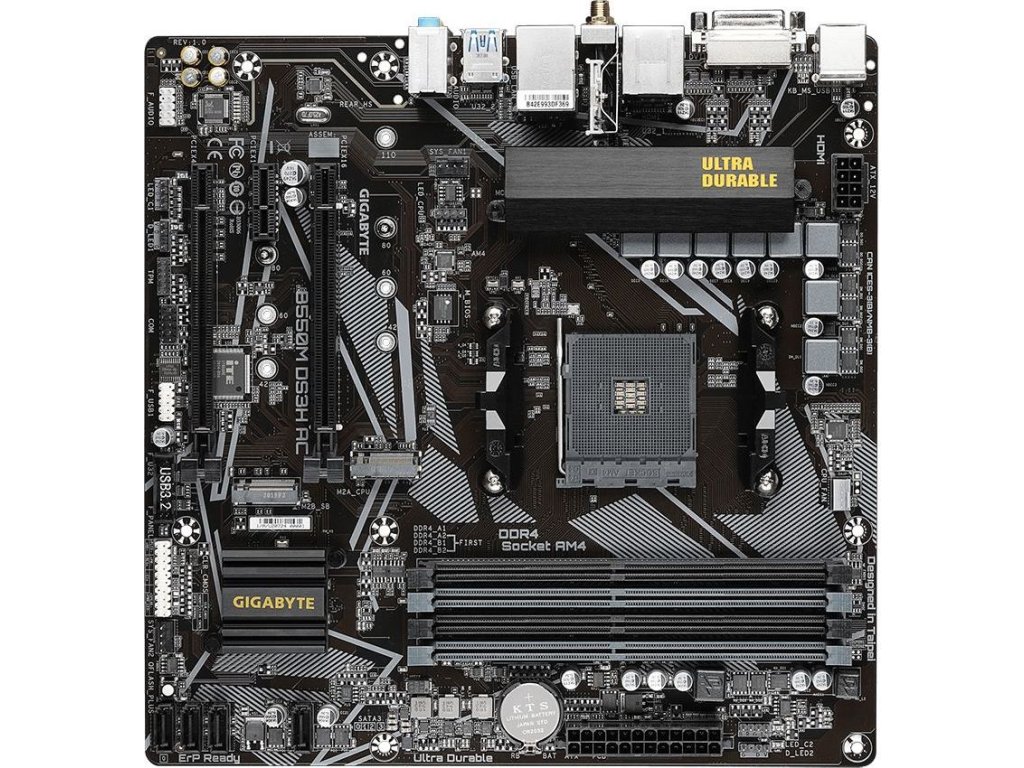

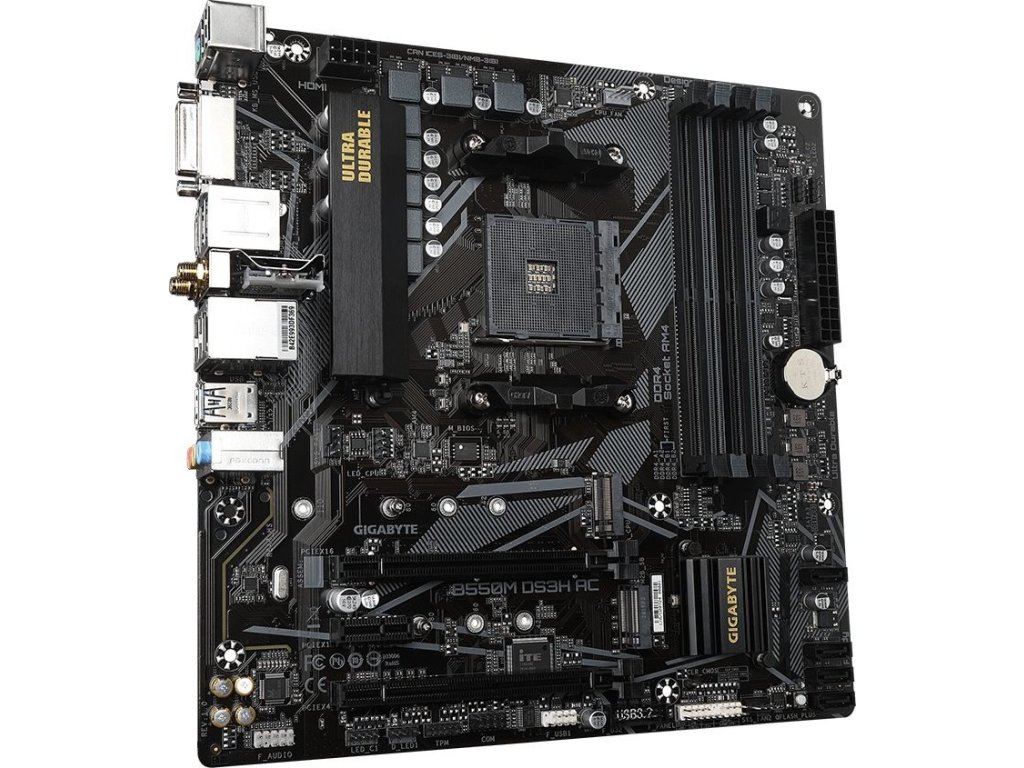

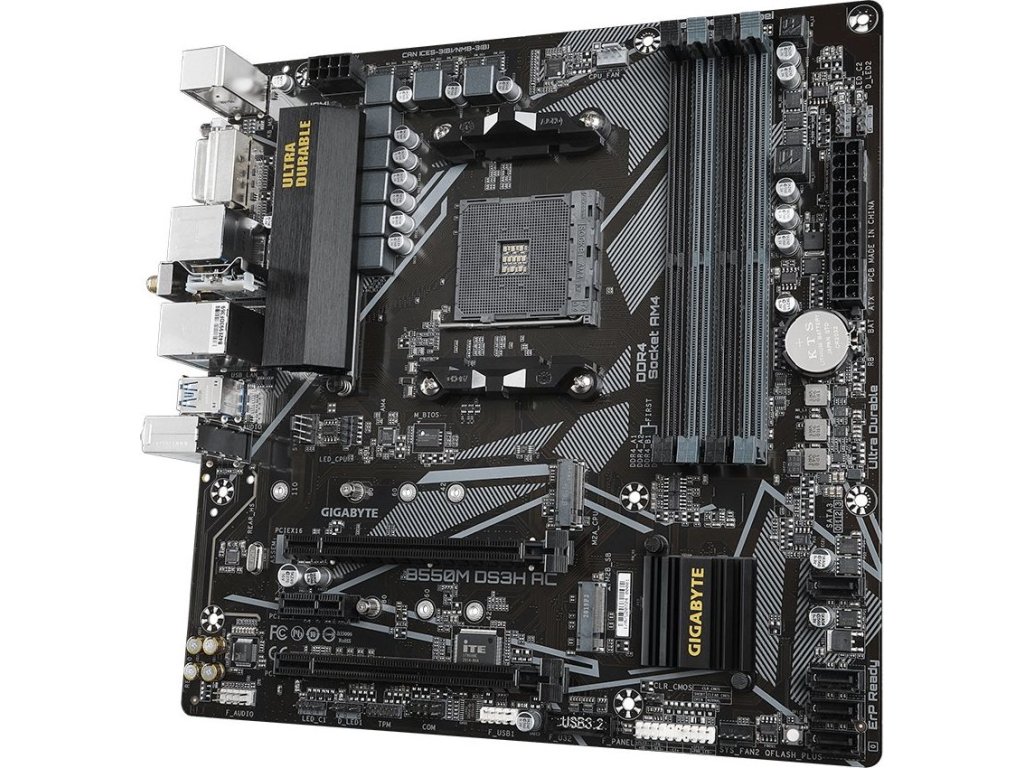

GIGABYTE B550M DS3H AC

Podrobný popis

GIGABYTE B550M DS3H AC

Chipset: AMD B550

Rozměrový formát: Micro ATX (244x244mm)

Podpora pro procesory: AMD Ryzen™ 5000 Series/Ryzen™ 5000 G-Series/Ryzen™ 4000 G-Series a Ryzen™ 3000 Series

Patice procesoru: AM4

Paměť:

* 4x DIMM patice podporující až 128GB, DDR4 4733(OC)/4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3200/2933/2667/2400/2133

* dvoukanálová architektura paměti

* podpora paměťových modulů ECC bez vyrovnávací paměti DIMM 1Rx8/2Rx8

* podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16

* podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy: grafické specifikace se mohou lišit v závislosti na podpoře CPU

* 1x DVI-D

* 1x DisplayPort 1.4

* 1x HDMI® 2.1

* maximální sdílená paměť 16GB

Zvuková karta: kodek Realtek® ALC1220-VB (7.1 Surround Sound High Definition Audio CODEC)

Ethernet: Realtek® GbE LAN

WLAN + Bluetooth: WIFI 802.11a,b,g,n,ac + Bluetooth v4.2

Rozšiřující sloty:

* 1x PCI Express x16 (PCIEX16)

* 1x PCI Express x16 (PCIEX4)

* 1x PCI Express x1 (PCIEX1)

RAID řadič: podpora pro SATA RAID 0/1/10

Úložný prostor:

celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

* 1x M.2 (M2A_CPU), M key, typ 2242/2260/2280/22110 SSD (podpora SATA a PCIe 3.0 x4/x2)

* 1x M.2 (M2B_SB), M key, typ 2242/2260/2280 SSD (podpora SATA a PCIe 3.0 x2)

* 4x port SATA 6Gb/s

USB:

Zadní USB (celkem 8 portů)

* 4x USB 3.2 Gen 1

* 4x USB 2.0/1.1

Přední USB (celkem 4 porty)

* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1

* 1x USB 2.0 header - podpora dalších 2 portů USB 2.0

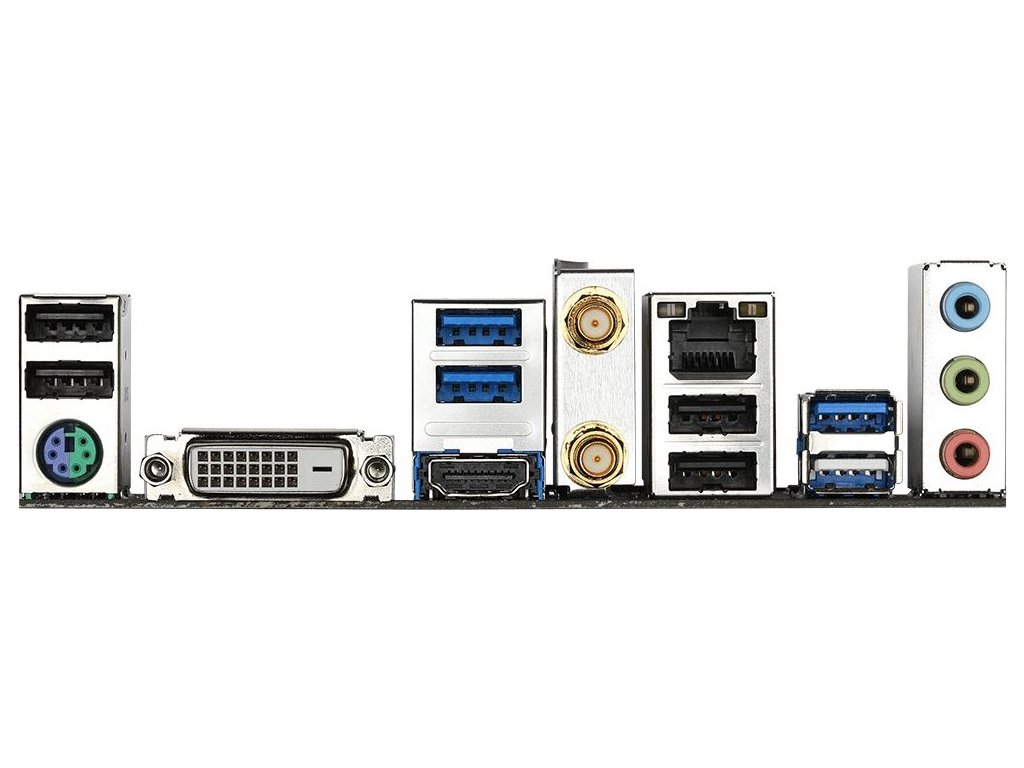

Porty na zadním panelu:

* 1x PS/2 dělený pro klávesnici/myš

* 1x DVI-D

* 1x DisplayPort

* 2x SMA anténní konektor

* 1x HDMI

* 4x USB 3.2 Gen 1

* 4x USB 2.0/1.1

* 1x RJ-45

* 3x audio jack

Interní porty:

Napájení

* 1x 24-pin ATX hlavní napájecí konektor

* 1x 8-pin ATX 12V napájecí konektor

Související s ventilátorem a chlazením

* 1x CPU fan header

* 2x system fan headers

* 1x CPU cooler LED strip/RGB LED strip header

Související s úložištěm

* 2x M.2 slot (Key M)

* 4x SATA 6Gb/s port

USB

* 1x USB 3.2 Gen 1 header

* 1x USB 2.0/1.1 header

Ostatní

* 2x adresovatelný LED header

* 2x RGB LED strip header

* 1x front panel header

* 1x front panel audio header

* 1x Trusted Platform Module (TPM) header (2x 6pin, pouze pro modul GC-TPM2.0_S)

* 1x serial port header

* 1x Clear CMOS jumper

* 1x tlačítko Q-Flash Plus

BIOS: 1x 128Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B550M-DS3H-AC-rev-17#kf
