Podrobný popis

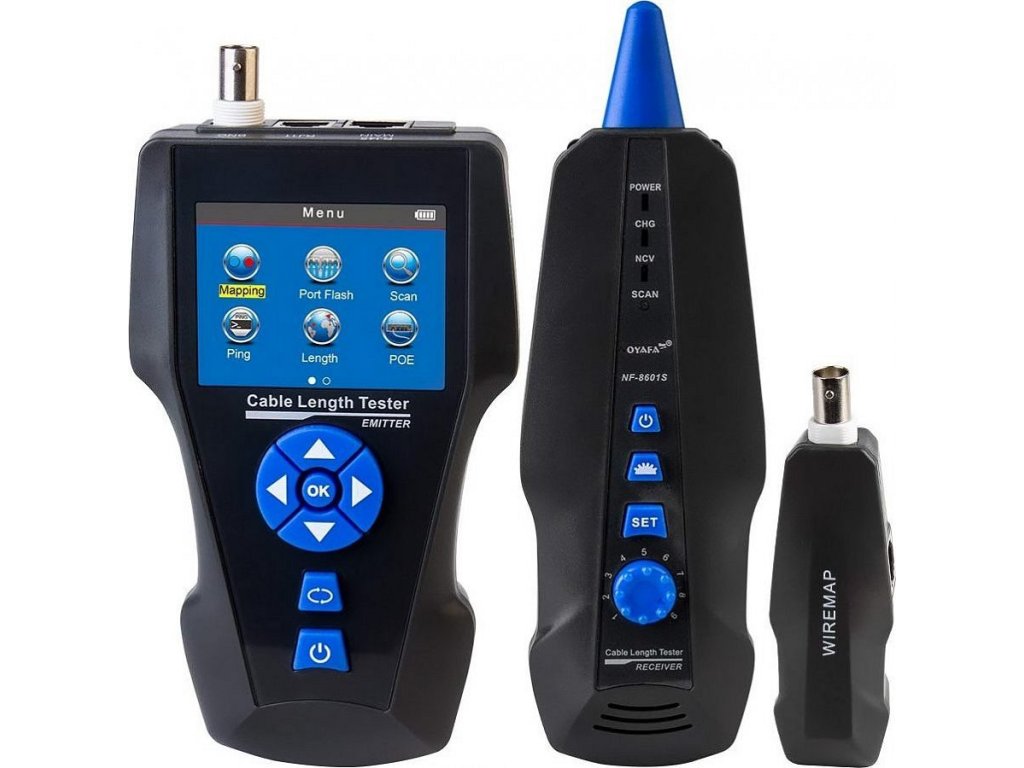

LAN Cable Tester TLCD8601S s LCD, koax, Cat3/Cat5E/Cat6/Cat7, UTP/STP, USB, PoE, ping, sonda, protismyčka

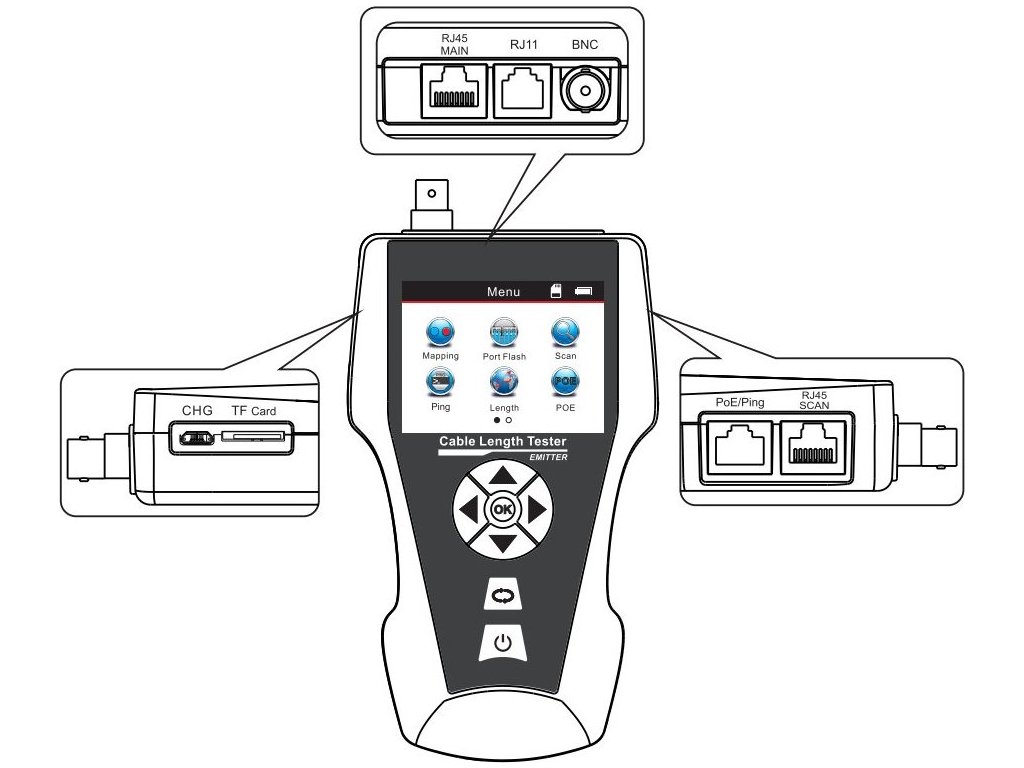

Pokročilý tester pro testování a diagnostiku různých typů kabelů/vedení. Využívá technologii TDR (Time Domain Reflectometry) k přesné lokalizaci a identifikaci závad ve vedení. Zařízení je vybaveno velkým LCD displejem, který zobrazuje všechny patřičné informace a podporuje vícejazyčné nastavení. Kromě toho je vybaven vestavěným tónovým generátorem a funkcí vyhledávání portů, takže je ideální pro testování síťových kabelů, telefonních linek a videokabelů.

- Tester nabízí širokou škálu funkcí pro různé typy testování a diagnostiku.

- Tester UTP/STP (RJ-45), koaxiálních (BNC), telefonních (RJ-11) a USB vedení.

- Ohmické metody měření, včetně rozšířených testů napájení PoE a odezvy PING.

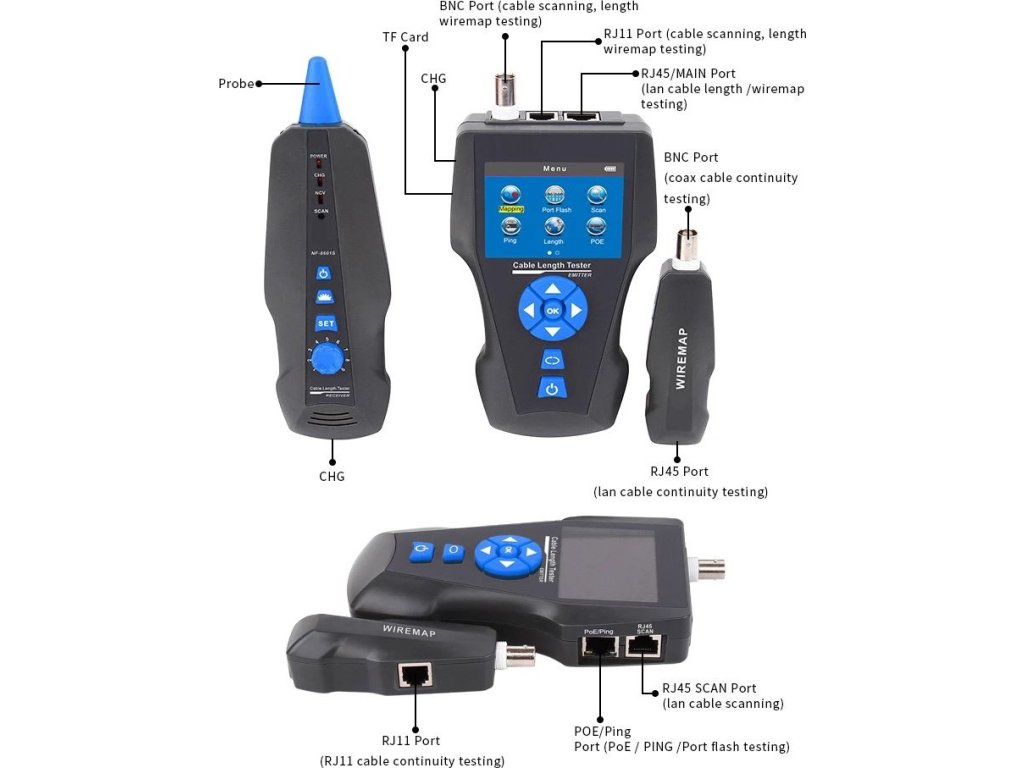

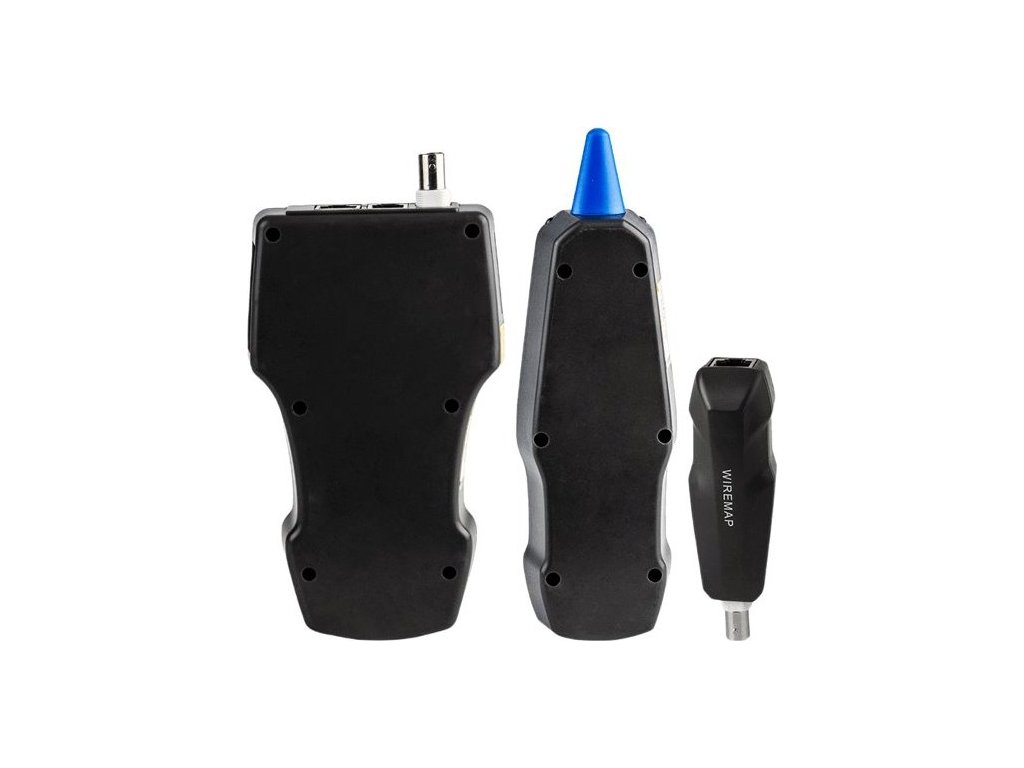

Výbava: detekční sondy pro vyhledávání kabelového spojení, 1x protismyčka, barevný LCD displej

Typ měřených kabelů:

- UTP/STP typicky Cat5, Cat5E, Cat6 a Cat7

- koaxiální kabely

- USB propojovací kabely

- telefonní a jiné jedno-párové kabely

Druhy měření:

- Měření délky vodičů, odrazová metoda

- Test na rozpojení / zkrat s identifikací umístěná závady

- Schéma zapojení vodičů v kabelu – jen pro porty RJ45 s loobackem

- Vyhledávání kabelových vedení pomocí sondy

- Identifikace kabelu

- Ping (ICMP) na zvolenou IP adresu

- Měření PoE napěťových úrovní na vodičích

Přesnost délkového měření:

- Pro neznámý kabel po předchozí kalibraci na vzorku nejméně 10 m délky: 2 % z délky a +/- 0,5 m

- pro kabely CAT5E: 3 % z délky a +/- 0,5 m
